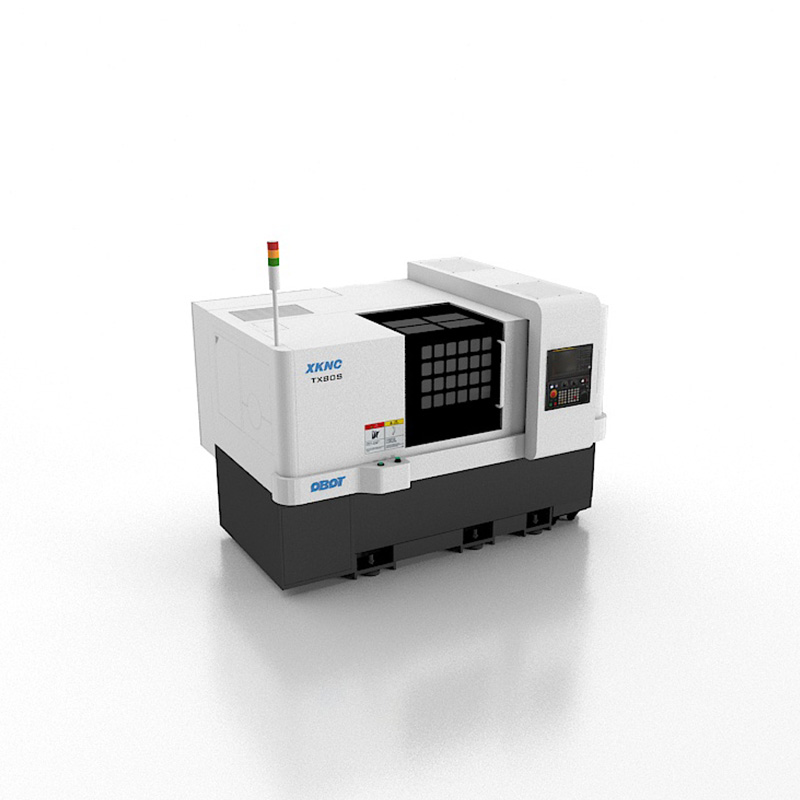

TX80S雙主軸單刀塔精密車削中心

簡要描述：TX80S雙主軸單刀塔精密車削中心 TX80S是我公司新研發一款數控雙主軸刀塔機床。 ● Z軸采用高剛性寬導向的矩型導軌,； ● X軸采用高導向性的燕尾導軌； ● 主軸,、副主軸均采用電主軸，提高加工精度,； ● 10工位+1/2分度功能BMT刀塔,，采用端齒盤結構,； ● 可任意刀位配備動力刀，可實現車銑復合加工,；

產品型號：
產品產地：
更新時間：2023-04-26
訪問量：3561

產品咨詢聯系我們

產品分類

相關新聞

性能特點：

1.雙主軸單刀塔結構,，采用平床身鑄鐵底座
雙主軸單刀塔結構,，采用平床身鑄鐵底座，將受熱影響造成的部件安裝面傾斜控制在小范圍內,，所有位移均與安裝面垂直，減少了加工工件與刀具的相對偏移,。
2.主軸、副主軸均采用電主軸
主軸,、副主軸均采用電主軸,，避免了機械傳動引起的振動，配置主軸冷卻循環裝置,，確保主軸長期運轉時的熱變位和精度，提高了加工表面的精度
3.X軸,、Z軸、B軸導軌均配備有軸承冷卻裝置
X軸采用北村傳統的高精度燕尾導軌,，繼承了北村燕尾導軌的高精度、高保持性的特點,。
靜壓導軌潤滑確保機床長時間精度保持
Z軸采用矩形導軌，大幅度提升機床的切削能力,，具有更高的抗震性能。使得機床能夠滿足大切削量加工,。
定點定量的導軌潤滑確保導軌長時間的穩定運行,。
B軸（副主軸移動軸）采用北村標準的雙山型導軌,，具有導向精度高的特點,，保證了副主軸移動的定向精度,，實現主軸工件與副主軸的高精度交接。
X軸,、Z軸,、B軸均配備有軸承冷卻裝置,，嚴格控制機床長時間運行時的絲杠和軸承熱變形。提高了機床加工精度,。
4.操作系統

技術參數：

項目Items		參數 Parameter
主軸 Main spindle	通孔直徑Through hole Dia.	Φ42mm
	標準夾持形式 Chuck type	5寸液壓卡盤 5 inch hydraulic chuck
	最大加工能力 Max. machning ability	Φ230mm×170mm
	主軸形式 Spindle type	內置主軸電機驅動 Inner motor drive
	主軸電機冷卻形式Spindle motor cooling type	油冷 Oil cooling
	主軸電機冷卻形式Spindle motor cooling type	油冷 Oil cooling
	最高轉速 Max. speed	6000r/min
	電機功率 Motor power	11/7.5kW
	Cs功能 Cs axis function	標配Standard
副主軸 Counter spindle	通孔直徑 Through hol Dia.	Φ30mm
	標準夾持形式 Chuck type	4寸液壓卡盤 4 inch hydraulic chuck
	最大加工能力 Max. machining ability	Φ230mm×170mm
	主軸形式 Spindle type	內置主軸電機驅動Inner motor drive
	主軸電機冷卻形式Spindle motor cooling type	油冷 Oil cooling
	主軸電機冷卻形式Spindle motor cooling type	油冷 Oil cooling
	最高轉速 Max. speed	6000r/min
	電機功率 Motor power	5.5/3.7kW
	Cs功能 Cs axis function	標配 Standard
X 軸 X axis	行程 Stroke	160mm
	最高移動速度 Max. move speed	18m/min
	功率 Power	1.8 kW
Z 軸 Z axis	行程 Stroke	310mm
	最高移動速度 Max. move speed	20m/min
	功率 Power	1.8kW
B軸 B axis （副主軸行程） (Counter spindle stroke)	行程 Stroke	320mm
	最高移動速度Max. move speed	20m/min
	功率 Power	1.2kW
動力刀具 Rotary tool	轉速 Speed	5000rpm
	功率 Power	2.2kW
	規格 Type	ER20(Φ13）
電氣總?cè)萘?nbsp;Power supply		20 KVA
冷卻油箱容積 Oil tank volumn		150L
中心高 Center height		1100mm（地腳40mm）
機床外形尺寸（長x寬x高）Dimension (LxWxH)		2250x1592x1645mm
機床重量Mass of machine		約2800Kg
